À la maison > produits > Système d'essai d'alimentation > Système d'essai PD Adaptateur de batterie Machine d'essai de charge rapide Équipement ATE

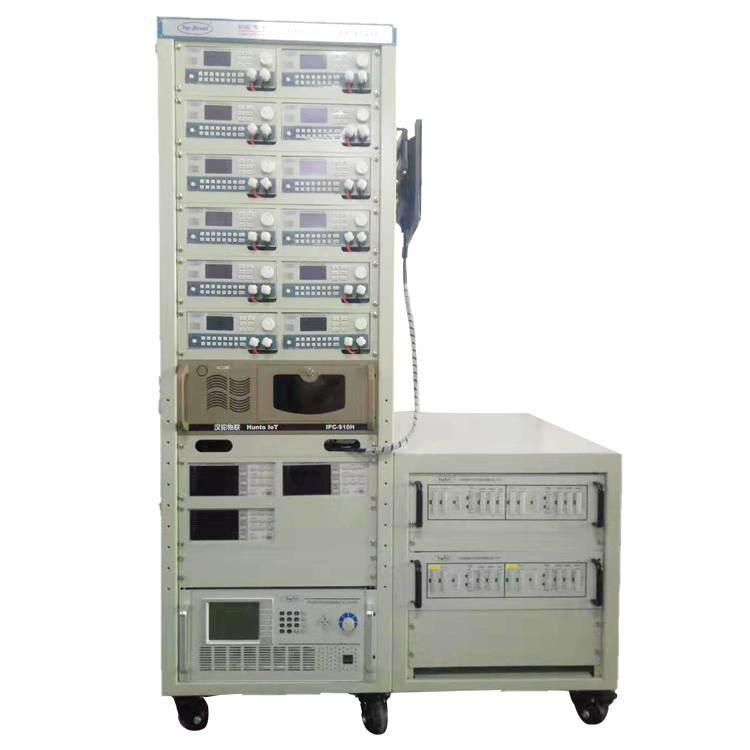

Système d'essai PD Adaptateur de batterie Machine d'essai de charge rapide Équipement ATE

Détails du produit

Lieu d'origine: Chine

Nom de marque: Topfer

Numéro de modèle: Top-Smart 1100

Conditions de paiement et d'expédition

Quantité de commande min: Un ensemble

Prix: to be discussed

Détails d'emballage: Caisse en bois

Délai de livraison: 2 à 3 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10 ensembles /30 jours

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

Machine de test de la batterie de l'adaptateur PD

,

Machine d'essai des batteries ATE

,

L'adaptateur PD a mangé le matériel

Couleur:
Le gris
mesurable simultanément:
Produits d'alimentation électrique
Hauteur:
1.7m
Personnalisable:
- Oui, oui.
Utilisation du produit:
Test automatique des produits adaptateurs
Fonction:
Testez rapidement les performances de divers produits d'alimentation.
Couleur:
Le gris
mesurable simultanément:
Produits d'alimentation électrique
Hauteur:
1.7m
Personnalisable:
- Oui, oui.
Utilisation du produit:
Test automatique des produits adaptateurs
Fonction:
Testez rapidement les performances de divers produits d'alimentation.
Description du produit

Système d'essai PD Adaptateur de charge rapide Système d'essai de puissance ATE Équipement d'essai complet



Caractéristiques du système d'essai de puissance de l'adaptateur de recharge rapide PD:



Tests de performance électrique:

  • Voltage et courant de sortie: mesurer la tension et le courant de sortie de l'adaptateur dans différentes conditions de charge pour s'assurer qu'ils sont conformes aux spécifications.
  • Efficacité énergétique: évaluer l'efficacité de conversion de l'adaptateur sous différentes conditions de charge.
  • Régulation de la charge: tester la stabilité de sortie de l'adaptateur sous différentes charges.
  • Résistance aux ondulations et au bruit: mesurer les niveaux de résistance aux ondulations et au bruit dans la tension de sortie pour s'assurer qu'ils sont dans des plages acceptables.

Test de compatibilité avec le protocole de recharge rapide:

  • Prise en charge des protocoles: Vérifiez si l'adaptateur prend en charge les protocoles de charge rapide tels que USB PD (Power Delivery) et vérifiez sa compatibilité de version.
  • Processus de poignée de main: simuler la communication entre l'appareil et l'adaptateur pour assurer une bonne négociation de tension et de courant.

Test de la fonction de protection:

  • Protection contre la surtension (OVP): simuler les conditions de surtension pour s'assurer que l'adaptateur peut couper rapidement la sortie ou réduire la tension.
  • Protection contre les surtensions (OCP): tester la réponse de l'adaptateur dans des conditions de surcharge pour s'assurer qu'il peut limiter le courant en toute sécurité.
  • Protection contre le court-circuit (SCP): simuler un court-circuit de sortie pour vérifier si les mécanismes de protection de l'adaptateur sont efficaces.
  • Protection contre la surchauffe (OTP): surveiller la température de l'adaptateur sous haute charge ou à haute température pour s'assurer qu'il ne surchauffe pas.

Épreuves d'adaptation à l'environnement:

  • Test de température: tester les performances de l'adaptateur dans différentes conditions de température pour s'assurer qu'il fonctionne normalement dans les plages de température spécifiées.
  • Test d'humidité: tester l'adaptateur dans des conditions d'humidité élevée pour assurer sa résistance à l'humidité.
  • Test de résistance mécanique: effectuer des tests de chute et de vibration pour évaluer la résistance et la durabilité structurelles de l'adaptateur.

Test de compatibilité:

  • Compatibilité des appareils: utiliser différentes marques et modèles d'appareils pour tester la compatibilité et les performances de charge de l'adaptateur.
  • Compatibilité des chargeurs: si l'adaptateur est un chargeur pour des appareils spécifiques, en tester la compatibilité avec ces appareils.

Tests de sécurité:

  • Test de résistance à l'isolation: mesurer la résistance à l'isolation entre l'entrée et la sortie de l'adaptateur pour s'assurer qu'il répond aux normes de sécurité.
  • Test de résistance à la tension: appliquer une tension élevée à l'adaptateur pour vérifier ses performances d'isolation.
  • Test du courant de fuite: mesurer le courant de fuite de l'adaptateur dans des conditions de fonctionnement pour s'assurer qu'il se situe dans des limites de sécurité.

Test de fiabilité:

  • Test de durée de vie: exécuter l'adaptateur pendant de longues périodes pour évaluer sa durée de vie et sa fiabilité.
  • Test cyclique: activer et désactiver à plusieurs reprises l'adaptateur pour vérifier ses performances et sa stabilité.

Ces tests nécessitent généralement des équipements et des instruments professionnels de test de puissance.répondre aux besoins des utilisateurs et aux normes pertinentes.



Le système de test de puissance utilise le dernier logiciel de test de système ATE V4.1:

  • Conforme aux exigences de mesure ENERGY STAR et IEC 62301.
  • Effectue une numérisation parallèle des codes à barres pendant le test, augmentant considérablement la vitesse de test.
  • Prend en charge les tests simultanés de plusieurs sources d'alimentation à sortie unique/multiple, ce qui améliore considérablement la capacité de la ligne de production.
  • Prend en charge les versions chinoise simplifiée/traditionnelle et anglaise, une interface conviviale, facile à apprendre et à utiliser.
  • Prend en charge l'ajout de tout appareil avec des interfaces GPIB/RS-232/USB.
  • Des capacités d'analyse de rapport puissantes.
  • Fonctions complètes de gestion de l'information.
  • Peut générer directement la sortie Excel.
  • Différentes fonctions de génération de graphiques.
  • Prend en charge l'interface du système d'information de fabrication (ShopFloor).



Éléments d'essai du système d'essai de puissance de l'adaptateur de recharge rapide PD:

Objets d'essai Objets d'essai
Voltage de sortie CC Rampes de tension d'entrée
Courant de sortie CC Rampes de fréquence d'entrée
Bruit de pointe Suivi
Temps de réponse transitoire Essai de court-circuit
Poussée transitoire Courant de court-circuit
Régulation de la tension Protection contre les OV
Règlement en vigueur Protection contre les UV
Retournez l' heure Protection contre les OL
Temps de montée Protection des pièces détachées
Temps d'automne Ajustement au cours de l'essai
Temps d'attente Désactivation du cycle AC
Épreuve de courant d'entrée Simulation du PLD
Le signal est bon. GPIB lecture/écriture
Signal de panne de courant 232 lecture/écriture
Le signal P/S ON Lire/écrire sur USB
Séquence de mise sous tension Contrôle du signal TTL
Séquence d'arrêt Contrôle du relais
Efficacité Scan du code à barres
Courant RMS d'entrée Essai dynamique
Puissance d'entrée Courant continu en mode C.V.
Facteur de puissance d'entrée

DC: spécification en mode CP



Système d'essai PD Adaptateur de batterie Machine d'essai de charge rapide Équipement ATE 0
