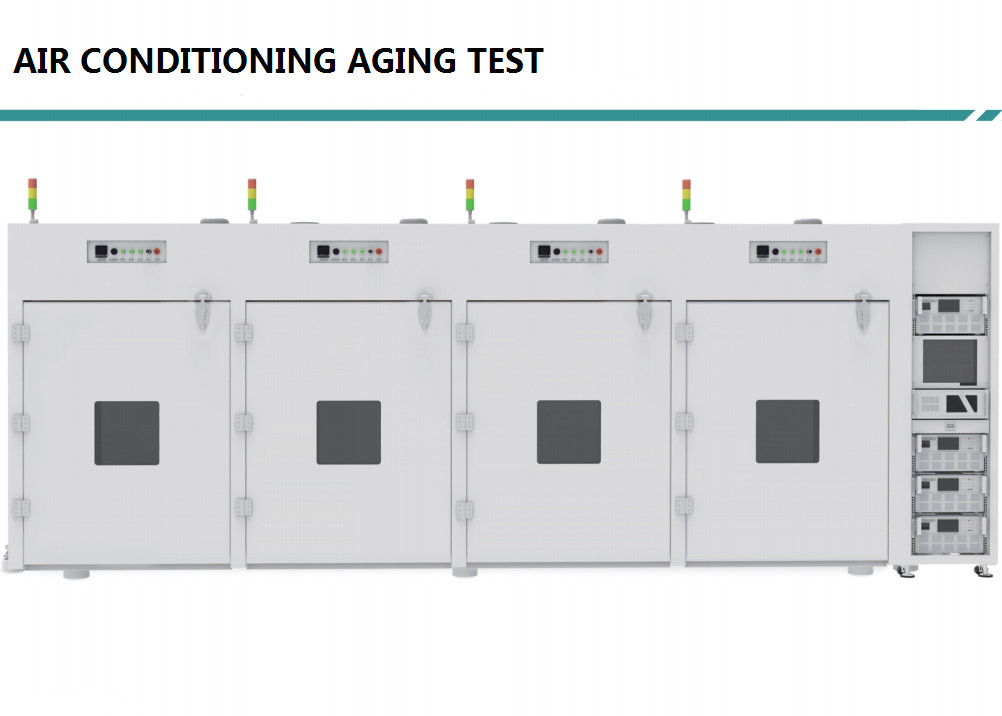

Système d'essai de machine de vieillissement de climatisation 220V auto-développé

Système d'essai de vieillissement de la climatisation

Caractéristiques du système:

Module de contrôle et d'acquisition de données de réseau multifonctionnel développé par l'entreprise elle-même, combiné à la technologie logicielle d'instrument virtuel LABVIEW.et la puissance de chaque produit, communique avec les produits via RS485. lit instantanément l'état des compresseurs de climatisation et les vitesses des ventilateurs;Ces paramètres peuvent être réglés par l'ordinateur supérieur pour déterminer les limites supérieures et inférieures. puissance maximale pour la climatisation de réfrigération: 220VAC, courant maximal 20A, 2500W; tension de courant continu 48V, courant continu maximal 33A. quantité de vieillissement du produit: 32 produits, transportés par chariot,avec un total de 8 chariots mobilesChaque fourneau est équipé d'un ventilateur de circulation indépendant, d'une fonction de chauffage par ventilation, d'un chariot correspondant à un four,et l'alimentation et la communication du chariot accostent automatiquement. Les données d'essai peuvent être enregistrées sur un ordinateur et téléchargées sur SHOPFLOOR. Affiche des courbes pour les produits qualifiés et non qualifiés.

Un système de test de vieillissement de la climatisation est une plateforme spécialisée conçue pour évaluer les performances à long terme, la fiabilité,et la durabilité des systèmes de climatisation dans diverses conditions environnementales simuléesCe système aide les fabricants à s'assurer que leurs unités peuvent résister à une utilisation prolongée et à des environnements de fonctionnement difficiles. Voici les principaux composants et tests généralement impliqués dans un tel système:

Composants clés d'un système d'essai de vieillissement de la climatisation

1. Chambre de l'environnement

   • Contrôle de la température: Capable de régler les températures pour simuler différentes conditions climatiques.
   • Contrôle de l'humidité: Possibilité de régler des niveaux d'humidité spécifiques pour tester les performances de l'unité dans des environnements humides.
   • Simulation de la lumière du soleil: lampes UV pour simuler l'exposition au soleil et évaluer les effets sur les matériaux.

2. Système de contrôle

   • Contrôleur logique programmable (PLC): Pour automatiser les cycles d'essai et surveiller les paramètres.
   • Système d'acquisition de données (DAS): Pour la collecte de données sur la température, l'humidité, la consommation d'énergie et d'autres indicateurs critiques.

3. Unité d'alimentation

   • Assure une source d'alimentation stable et constante pour l'unité de climatisation pendant les essais.

4. Outils de surveillance et de diagnostic

   • Capteurs: capteurs de température, d'humidité, de pression et de débit d'air pour collecter des données en temps réel.
   • Vidéosurveillance: pour inspecter visuellement l'unité pendant son fonctionnement.

5. Stand d'essai ou matériel de montage

   • Structure de support appropriée pour maintenir l'unité de climatisation en place pendant l'essai.

Types de tests effectués

1. Tests de performance

   • Efficacité du refroidissement: Mesure de la capacité de l'unité à refroidir un espace spécifié dans des conditions contrôlées.
   • Efficacité du chauffage: Évaluation des capacités de chauffage si l'unité dispose d'une pompe à chaleur.
   • Mesure du débit d'air: Évaluation du volume et de la vitesse de l'air transporté par l'unité.

2. Épreuves de durabilité

   • Essai de fonctionnement continu: fonctionnement continu de l'appareil pendant de longues périodes afin de vérifier l'usure.
   • Test de cycle thermique: alternant entre des températures extrêmes chaudes et froides pour simuler les changements saisonniers.
   • Épreuves de vibration et de choc: Imiter les vibrations de transport et de fonctionnement pour assurer la stabilité mécanique.

3. Tests de résistance à l'environnement

   • Exposition aux rayons UV: Exposition prolongée à la lumière UV pour tester le vieillissement des matériaux et revêtements externes.
   • Résistance à la corrosion: Utilisation d'un spray de sel ou d'autres agents corrosifs pour évaluer la résistance de l'unité à la rouille et à la pourriture.
   • Résistance à l'humidité: soumission de l'appareil à des cycles d'humidité et de condensation élevés pour tester sa résistance aux problèmes liés à l'humidité.

4. Tests de sécurité et de conformité

   • Sécurité électrique: Vérification des défaillances électriques, des courts-circuits ou des pannes d'isolation.
   • Niveaux de bruit: Mesure du bruit produit par l'unité pour s'assurer qu'elle respecte les normes réglementaires.
   • Fuite de réfrigérant: Détection des fuites dans les conduites de réfrigérant au fil du temps.

5. Tests fonctionnels

   • Fonctionnalité de contrôle: vérifier que toutes les fonctions de commande fonctionnent correctement après une utilisation prolongée.
   • Précision du capteur: S'assurer que les capteurs de température et d'humidité maintiennent leur précision au fil du temps.
   • Les modes automatisés: Test de tous les modes et réglages programmables pour des performances cohérentes.

Les avantages d'un système de dépistage du vieillissement

• Fiabilité du produit: Assure que les unités de climatisation sont fiables dans le temps, réduisant les réclamations de garantie et améliorant la satisfaction des clients.
• Assurance qualité: aide à identifier les défauts de conception ou de fabrication potentiels avant que le produit n'atteigne le marché.
• Conformité réglementaire: Veille à ce que les produits répondent aux normes et réglementations du secteur.
• Une conception améliorée: Les données recueillies à partir des tests de vieillissement peuvent être utilisées pour améliorer la conception future, rendant les unités plus robustes et plus efficaces.

En utilisant un système de test de vieillissement de la climatisation, les fabricants peuvent fournir des produits de haute qualité et durables qui fonctionnent bien dans diverses conditions, assurant la satisfaction et la sécurité des clients.
