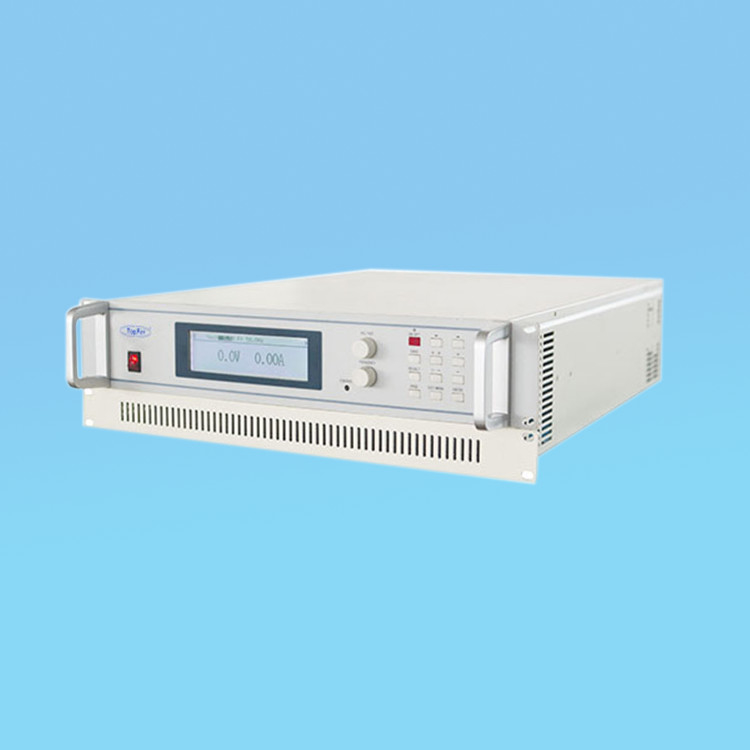

Économie d'énergie 1PH alimentation par courant alternatif programmable 90VAC-265VAC personnalisé

Détails du produit

Lieu d'origine: Chine

Nom de marque: Topfer

Numéro de modèle: Le TPAD-100

Conditions de paiement et d'expédition

Quantité de commande min: Un ensemble

Prix: to be discussed

Détails d'emballage: Caisse en bois

Délai de livraison: 1 à 2 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10 ensembles /30 jours

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

Source d'alimentation en courant alternatif de 1 PH

,

Source d'alimentation en courant alternatif de 90 VAC

,

1PH alimentation en courant alternatif programmable

Voltage d'entrée:
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'
Règlement sur l'alimentation:
0.1%FS
Résolution de tension:
0.1V
Le pouvoir:
Pour les appareils à commande numérique
Plage de tension:
Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être supéri
Fréquence de sortie:
15.0 ‰ 1000 Hz
Voltage d'entrée:
Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'
Règlement sur l'alimentation:
0.1%FS
Résolution de tension:
0.1V
Le pouvoir:
Pour les appareils à commande numérique
Plage de tension:
Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être supéri
Fréquence de sortie:
15.0 ‰ 1000 Hz
Description du produit

L'alimentation en courant alternatif programmable à haut rendement et à économie d'énergie répond aux besoins personnalisés des clients



Les produits de la série TPAD-100 offrent une qualité de sortie supérieure avec une précision de haute tension (0,4%) et une faible distorsion de tension (≤ 0,3%).ou sorties AC+DCCela les rend idéaux pour fournir des entrées de puissance précises à des appareils tels que des onduleurs et des alimentations électriques de commutation, et ils peuvent simuler facilement des environnements de réseau avec des composants CC.Les produits peuvent produire six fois le courant de pointe, permettant de tester les surtensions et permettant de régler les angles de départ/arrêt de la forme d'onde ainsi que les taux de variation de tension et de fréquence.pour l'achèvement des essais d'immunité IEC61000-4-11 /-4-13/-4-14/-4-28La fonction d'impédance de sortie programmable, lorsqu'elle est combinée à un analyseur de puissance, peut effectuer des essais de limites de courant harmonique et de régulation des clignotements IEC61000-3-2/-3-3,ce qui en fait le meilleur choix pour les tests réglementaires de la CEI.



La fonction "étape" des sources d'alimentation AC/DC programmables de la série TPAD-100 a la capacité d'éditer des changements instantanés de tension, simulant des phénomènes tels que des mutations anormales de l'alimentation,courts-circuitsIl peut produire des formes d'onde contenant des composants harmoniques ou interharmoniques pour simuler les distorsions de la forme d'onde de l'alimentation.et la puissanceLes caractéristiques du logiciel comprennent les opérations générales et les applications réglementaires.Ces caractéristiques rendent la série TPAD-100 adaptée aux produits commerciaux généraux., l'industrie de l'électronique de puissance, l'avionique, les applications militaires et les tests réglementaires, et sont utilisés dans la R & D et l'expérimentation.



Cette série offre des capacités de sortie allant de 500VA à 4KVA, offrant aux utilisateurs la plus large sélection, de la vérification de la conception et de l'inspection de la qualité aux essais de production.Les sources d'alimentation AC/DC programmables de la série TPAD-100 utilisent la technologie de modulation de la largeur d'impulsion (PWM), leur permettant d'offrir six fois la capacité maximale de courant nominal de pointe, ce qui fait de la série TPAD-100 le meilleur testeur pour mesurer les courants de surtension.



Les sources d'alimentation AC/DC programmables de la série TPAD-100 utilisent une technologie DSP avancée, offrant une mesure précise et rapide des paramètres électriques et des harmoniques,comme la tension carrée moyenne racine (Vrms), courant carré moyen (Irms), puissance réelle, fréquence (Hz), facteur de puissance (PF), facteur de crête de courant (CF) et mesure jusqu'à 40 fois les composantes harmoniques.



Ces produits ont de puissantes capacités de simulation de forme d'onde, qu'il s'agisse de simuler des mutations de tension, des simulations de surtensions, de synthétiser 40 fois les harmoniques pour produire des formes d'onde déformées,ou des ondes sinusoïdes de serrageEn outre, des modes de sortie CC et AC+DC sont disponibles, ce qui améliore la capacité de simulation de sortie de tension.Les alimentations AC/DC programmables de la série TPAD-100 fournissent également un port d'entrée de signal analogique externe, qui peut générer et amplifier des signaux de n'importe quel générateur de forme d'onde arbitraire.



Avec leurs formes d'onde programmables multifonctionnelles,les sources d'alimentation AC/DC programmables de la série TPAD-100 permettent aux utilisateurs de réaliser les essais de la norme électrotechnique internationale IEC61000-4-11/-4-13/-4-14/-4-28.En outre, l'impédance de sortie programmable, lorsqu'elle est combinée à un analyseur de puissance, peut effectuer des essais standard de courant harmonique IEC61000-3-2/-3-3.Cela fait des sources d'alimentation AC/DC programmables de la série TPAD-100 le meilleur choix pour les utilisateurs effectuant des essais standards CEI.





Les spécifications de la série TPAD-100:

Numéros de modèle Le TPAD-110 TPAD-120 Le TPAD-140 Le TPAD-160
Fonctions d'essai:
Mode de sortie AC,DC,AC+DC
Caractéristiques de programmation 9 séries de changements progressifs en 8 étapes, étapes, tests de séquence
Formats de forme d'onde Formes d'onde standard, synthèse harmonique, formes d'onde d'impulsion, formes d'onde de réglage de l'angle de départ/arrêt
Spécifications de sortie CA:
Phases de sortie Un câble monophasique à deux fils + PE
Puissance nominale 1 KVA 2 kVA 4 kVA 6 kVA
Voltage de sortie Basse portée 0.0150.0V(L-N) Tension nominale: 125V
Résistance élevée 0.0?? 300V ((L-N) Tension nominale: 250V
Précision de réglage de tension Précision: ≤ 0,4% Résolution: 0,1 V Nominale
Courant nominal Basse portée 8A 16A 32A 48A
Résistance élevée 4A 8A 16A 24A
Courant de pointe Basse portée 48A 96A 192A 288A
Résistance élevée 24A 48A 96A 144A
Fréquence de sortie 15.0 ‰ 1000 Hz
Précision de réglage de la fréquence Résolution: 0,1 Hz
Distorsion de la tension Le nombre de fois où les données sont utilisées est supérieur ou égal à:
Amplitude d'impédance de sortie programmable Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Amplitudes harmoniques 2 à 40 fois
Amplitudes interharmoniques 15 à 2400 Hz
Indicateurs de mesure du courant alternatif
Précision de la mesure de la tension Précision: 0,2% FS + 0,2% valeur d'affichage Résolution: 0,1 V
Values effectives La précision de mesure du courant Précision: 0,3% FS + 0,4% valeur d'affichage Résolution: 0,1A
Précision de mesure du courant de pointe Précision: 0,6% FS + 0,4% valeur d'affichage Résolution: 0,1A
Précision de mesure de la puissance: Précision 0.4% FS+0.4% valeur d'affichage Résolution: 0.1W
Amplitudes de mesure harmoniques 2 à 40 fois
Les spécifications de sortie en courant continu:
Puissance nominale 500 W 1 kW 2 kW 3 kW
Voltage de sortie Basse portée 0.0·212.0V
Résistance élevée 0.0·424.0V
Précision de réglage de tension Résolution: 0,1 V
Courant nominal Basse portée 4A 8A 16A 24A
Résistance élevée 2A 4A 8A 12A
Interface à distance:
Interfaces de communication Standard: RS232, facultatif: GPIB
Paramètres d'entrée
Phases d'entrée Un câble monophasique à deux fils + PE
Plage de tension d'entrée 90 ̊ 250 V
Plage de fréquence d'entrée 47 ∼ 63 Hz
Facteur de puissance d'entrée ≥ 097
Environnement de fonctionnement:
Température de fonctionnement 0 ̊40°C
Température de stockage -40°C à 85°C
Humidité de fonctionnement 30 ∼ 90% RH (non condensée)
Les dimensions (W × H × Dmm) 483 × 134 × 610 483 × 268 × 610 483*356*610
