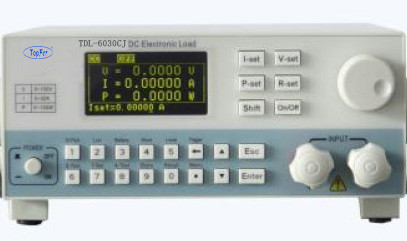

Dispositif de charge électronique programmable d'échantillonnage synchrone 300W 60A 150V 500KHz

Détails du produit

Lieu d'origine: Chine

Nom de marque: Topfer

Numéro de modèle: Le TDL-6030CJ

Conditions de paiement et d'expédition

Quantité de commande min: Un ensemble

Prix: to be discussed

Détails d'emballage: Caisse en bois

Délai de livraison: 1 à 2 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10 ensembles /20 jours

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

Dispositif de charge électronique d'échantillonnage synchrone

,

Dispositif de charge électronique de 300 W

,

Banque de charge ac programmable de 500 kHz

Le pouvoir:
300 W
Actuel:
60A
Voltage:
Pour les appareils électriques
Voltage de fonctionnement minimum:
1V@20A
Précision:
00,03% + 0,08% FS
Portée:
10°S à 50°S
Le pouvoir:
300 W
Actuel:
60A
Voltage:
Pour les appareils électriques
Voltage de fonctionnement minimum:
1V@20A
Précision:
00,03% + 0,08% FS
Portée:
10°S à 50°S
Description du produit

Charge électronique de 300 W/60 A/150 V, échantillonnage synchrone à 500 kHz pour une simulation de charge plus rapide



Introduction:

  • La charge électronique de 300 W/60 A/150 V, échantillonnage synchrone à 500 KHz, poursuit une simulation de charge plus réaliste et plus rapide, offrant une expérience d'analyse du signal plus systématique et à fréquence plus élevée.Réalisé à la pointe de la technologie, des tests plus complets, plus rapides et plus intelligents.
  • Les charges électroniques présentent des avantages uniques dans le test des alimentations de commutation, des alimentations de conduite LED, des systèmes d'essai automatiques (ATE), des fusibles, etc.



Caractéristiques:

  • Prend en charge le chargement synchrone pour 16 charges, répondant aux besoins d'essai de plusieurs sources d'alimentation de sortie.
  • Prend en charge le fonctionnement parallèle synchrone pour 16 charges, répondant aux besoins d'expansion de puissance des alimentations à sortie unique.
  • échantillonnage synchrone à 500 kHz, avec une sortie de résolution stable à 10 Hz, 10 uA et 0,1 mV.
  • Mesure de l'ondulation de tension/courant (Vpp/Ipp), des pics (Vp+/Ip+) et des vallées (Vp-/Ip-).
  • Temps d'élévation de courant à pleine échelle le plus rapide de 10 μS, taux d'élévation/de chute de courant programmables.
  • Quatre modes de fonctionnement: courant constant, tension constante, puissance constante et résistance constante.
  • Prend en charge la fonction de simulation LED réelle.
  • Prend en charge la puissance constante/résistance constante de la source CV/CC, avec détection intelligente et correspondance en mode résistance constante pour les sources CV/CC.
  • Mode de chargement dynamique à haute fréquence (DYNA) jusqu'à 50 KHz, ainsi que mesure des pics de tension (Vp+) et des valeurs (Vp-).
  • Prend en charge les tests de protection contre les surtensions (OCP) et la capture maximale du point de puissance (Pmax).
  • Prend en charge la mesure de l'effet de charge (load Effect).
  • Technologie de balayage à haute fréquence dynamique à grande vitesse (sweep).
  • Prend en charge la mesure du temps (Timing).
  • Prend en charge les tests de protection contre la surtension (OVP).
  • Générateur de formes d'ondes intégré, capable de simuler diverses formes d'ondes de chargement en mode liste.
  • Prend en charge la fonction de simulation de court-circuit (Short).
  • Prend en charge les tests automatiques autonomes (A-Test), tous les modes étendus et tous les éléments d'essai.
  • Prend en charge les tests de résistance interne et de capacité de la batterie (batterie).
  • Prend en charge la compensation à distance.
  • Prend en charge les fonctions Von et Voff.
  • L'accès rapide prend en charge le stockage et la récupération de 20 ensembles de données globales.
  • Affichage graphique à haute luminosité et à angle de vue complet sur grand écran.
  • Protection contre la surtension/le sur courant/la surpuissance/la surchauffe; protection contre la polarité inverse pour l'alimentation électrique.
  • Servo sans pas, système de ventilateur intelligent.
  • Isolement électrique, entrée/sortie du déclencheur externe.
  • Isolement électrique, interface RS232 standard.
  • Prend en charge la sortie de surveillance de la forme d'onde courante.
  • Le protocole standard du SCPI.



Fiche de spécifications:

Modèle Le TDL-6030CJ
entrée nominale puissance 300 W
la tension 0 à 15 V 0 à 150 V
courant 0 à 6A 0 à 60 A
Voltage de fonctionnement minimum 1.4V@60A
Temps de montée minimale du courant à pleine échelle 10uS

CC

le mode

gamme 0 à 6A 0 à 60 A
résolution 0.1 mA 1 mA
la précision 0.03% + 0,05% FS

Le CV

le mode

gamme 0 à 15 V 0 à 150 V
résolution 0.2 mV 2 mV
la précision 00,03% + 0,02% FS

Le CP

le mode

gamme 300 W
résolution 16 bits
la précision 00,1% + 0,1% FS

Résultats

le mode

gamme 0.024Ω~25KΩ
résolution 16 bits
la précision 00,1% + 0,0002R

LED

le mode

largeur de bande Au-dessus de 100 kHz
Plage de coefficients Rd 0.001 ~ 1
Mode de fonctionnement dynamique gamme 10°S à 50°S
résolution 2uS
la précision 1uS+20PPM
Taux de mise à mort 1.2A/mS à 6A/uS
Mesure de la tension gamme 0 à 15 V 0 à 150 V
résolution 0.1 mV 1 mV
la précision 0.015% + 0,03% FS
Mesure du courant gamme 0 à 6A 0 à 60 A
résolution 0.02 mA 0.2 mA
la précision 0.015% + 0,03% FS
Mesure de la marée gamme 0 à 150 V
largeur de bande 10 Hz à 250 kHz
précision/résolution

Précision

00,03% + 10 mV
