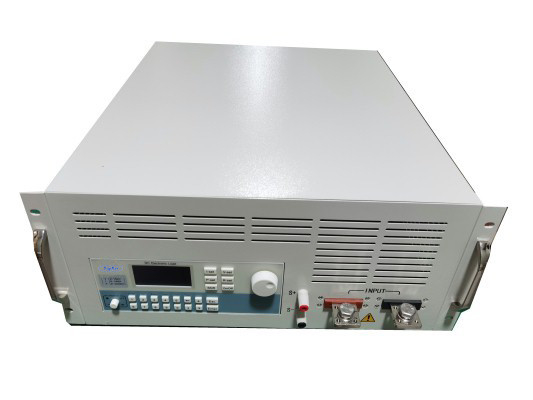

1 kW Régénérateur CC Charge électronique constante Puissance CV CC Source

1500W/240A/150V charge électronique prend en charge la simulation LED réelle avec source CV/CC, puissance constante et résistance constante

Caractéristiques:

• Prend en charge le chargement synchrone pour 16 charges, répondant aux besoins d'essai de plusieurs sources d'alimentation de sortie.
• Prend en charge le fonctionnement parallèle synchrone pour 16 charges, répondant aux besoins d'expansion de puissance des alimentations à sortie unique.
• échantillonnage synchrone à 500 kHz, avec une sortie de résolution stable à 10 Hz, 10 uA et 0,1 mV.
• Mesure de l'ondulation de tension/courant (Vpp/Ipp), des pics (Vp+/Ip+) et des vallées (Vp-/Ip-).
• Temps d'élévation de courant à pleine échelle le plus rapide de 10 μS, taux d'élévation/de chute de courant programmables.
• Quatre modes de fonctionnement: courant constant, tension constante, puissance constante et résistance constante.
• Prend en charge la fonction de simulation LED réelle.
• Prend en charge la puissance constante/résistance constante de la source CV/CC, avec détection intelligente et correspondance en mode résistance constante pour les sources CV/CC.
• Mode de chargement dynamique à haute fréquence (DYNA) jusqu'à 50 KHz, ainsi que mesure des pics de tension (Vp+) et des valeurs (Vp-).
• Prend en charge les tests de protection contre les surtensions (OCP) et la capture maximale du point de puissance (Pmax).
• Prend en charge la mesure de l'effet de charge (load Effect).
• Technologie de balayage à haute fréquence dynamique à grande vitesse (sweep).
• Prend en charge la mesure du temps (Timing).
• Prend en charge les tests de protection contre la surtension (OVP).
• Générateur de formes d'ondes intégré, capable de simuler diverses formes d'ondes de chargement en mode liste.
• Prend en charge la fonction de simulation de court-circuit (Short).
• Prend en charge les tests automatiques autonomes (A-Test), tous les modes étendus et tous les éléments d'essai.
• Prend en charge les tests de résistance interne et de capacité de la batterie (batterie).
• Prend en charge la compensation à distance.
• Prend en charge les fonctions Von et Voff.
• L'accès rapide prend en charge le stockage et la récupération de 20 ensembles de données globales.
• Affichage graphique à haute luminosité et à angle de vue complet sur grand écran.
• Protection contre la surtension/le sur courant/la surpuissance/la surchauffe; protection contre la polarité inverse pour l'alimentation électrique.
• Servo sans pas, système de ventilateur intelligent.
• Isolement électrique, entrée/sortie du déclencheur externe.
• Isolement électrique, interface RS232 standard.
• Prend en charge la sortie de surveillance de la forme d'onde courante.
• Le protocole standard du SCPI.

Fiche de spécifications:

Modèle		TDL-60150J		TDL-60180J
entrée nominale	puissance	Unité d'alimentation		1800 W
	la tension	0 à 15 V	0 à 150 V	0 à 15 V	0 à 150 V
	courant	0 à 24A	0 à 240 A	0 à 24A	0 à 240 A
	Voltage de fonctionnement minimum	1.4V@240A
CC le mode	gamme	0 à 24A	0 à 240 A	0 à 24A	0 à 240 A
	résolution	0.5 mA	5 mA	1 mA	10 mA
	la précision	0.03% + 0,05% FS		00,05% + 0,05% FS
Le CV le mode	gamme	0 à 15 V	0 à 150 V	0 à 15 V	0 à 150 V
	résolution	0.2 mV	2 mV	0.2 mV	2 mV
	la précision	00,03% + 0,03% FS
Le CP le mode	gamme	Unité d'alimentation		1800 W
	résolution	16 bits
	la précision	00,1% + 0,1% FS
Résultats le mode	gamme	0.006Ω~25KΩ		0.006Ω~50KΩ
	résolution	16 bits
	la précision	(0,1+0,08R) %
LED le mode	largeur de bande	Au-dessus de 100 kHz
	Plage de coefficients Rd	0.001 ~ 1
Mode de fonctionnement dynamique	gamme	10°S à 50°S
	résolution	2uS
	la précision	1uS+20PPM
	Taux de mise à mort	2.4A/mS à 4.8A/uS		4.8A/mS à 24A/uS
Mesure de la tension	gamme	0 à 15 V	0 à 150 V	0 à 15 V	0 à 150 V
	résolution	0.1 mV	1 mV	0.1 mV	1 mV
	la précision	0.02% + 0.03% FS		00,03% + 0,03% FS
Mesure du courant	gamme	0 à 24A	0 à 240 A	0 à 24A	0 à 240 A
	résolution	0.1 mA	1 mA	1 mA	10 mA
	la précision	0.03% + 0,05% FS		00,05% + 0,05% FS
