Appareil électrique à courant alternatif variable programmable à phase unique

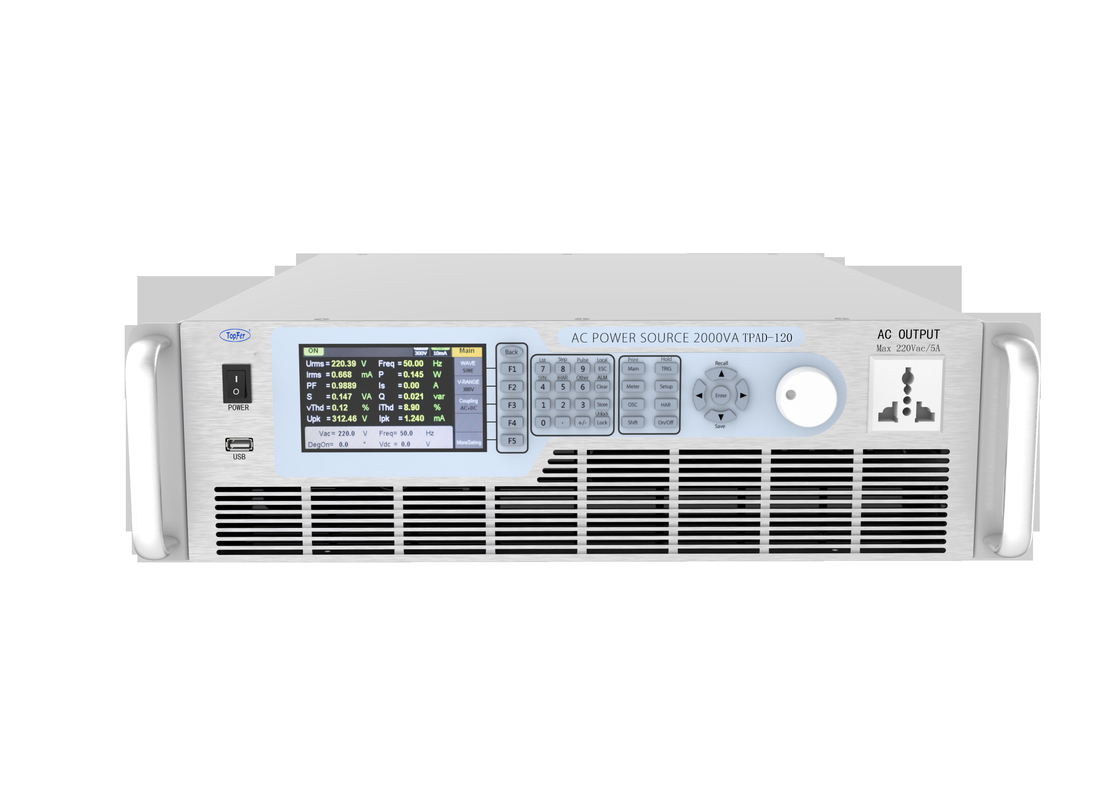

La série TPAD-100 est une alimentation en courant alternatif programmable à haute performance monophase

La série TPAD-100 est une alimentation en courant alternatif programmable à haute performance monophase qui offre des sorties d'ondes sinusoïdales à faible distorsion et une forme d'onde arbitraire.capacités de mesure de puissance intégrées de haute précision, et les fonctions d'oscilloscope, il fournit des tests et des analyses robustes pour les applications CA.

Principales caractéristiques et avantages:

• Utilise une technologie de modulation de la largeur de pulsation sinusoïdale (SPWM) avancée, offrant une conception légère et compacte.
• Prend en charge les modes de sortie AC, DC et AC+DC.
• Capables de contrôler les angles de phase de démarrage/arrêt de la forme d'onde de sortie, ainsi que de régler le taux de changement de tension et de fréquence.
• Incorpore une riche bibliothèque de formes d'onde, y compris Stair, CSIN (Clipped Sine), CF (Crest Factor), SURGE, Dimmer et d'autres formes d'onde spéciales, ainsi que 30 formes d'onde déformées conformes à la norme IEC,plus 4 formes d'onde définies par l'utilisateur.
• Le module de mesure de puissance intégré utilise un ADC de 16 bits de haute précision avec un débit d'échantillonnage allant jusqu'à 200 KHz, captant avec précision la tension de pointe et les formes d'onde du courant.
• Prend en charge 6 gammes de mesure de courant et une gamme automatique, avec une précision de mesure de courant et de tension allant jusqu'à 0,2%, adaptée aux essais de consommation d'énergie en veille du produit.
• Prend en charge les fonctions d'oscilloscope, avec plusieurs modes de déclenchement, et peut télécharger des formes d'onde capturées sur un ordinateur via USB ou Ethernet.
• Peut mesurer Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (courant de surtension) et 20 autres ensembles de données, avec des capacités d'analyse harmonique.
• Offre des modes de sortie avancés de forme d'onde tels que LIST, STEP, PULSE, synthèse de forme d'onde et sortie interharmonique.
• Peut importer les spécifications et enregistrer les données via l'interface USB du panneau avant.
• Prend en charge les interfaces de communication avec PC telles que RS232, RS485, USB, Ethernet et GPIB.

Les spécifications de la série TPAD-100:
