À la maison > produits > Système d'essai de l'onduleur > Systèmes d'équipement d'essai ATE pour onduleur photovoltaïque Norme UL1741

Systèmes d'équipement d'essai ATE pour onduleur photovoltaïque Norme UL1741

Détails du produit

Lieu d'origine: Chine

Nom de marque: Topfer

Numéro de modèle: Topfer3100

Conditions de paiement et d'expédition

Quantité de commande min: Un ensemble

Prix: to be discussed

Détails d'emballage: Caisse en bois

Délai de livraison: 7 à 8 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10 séries /60 jours

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

Invertisseur photovoltaïque équipement d'essai

,

Équipement d'essai UL1741

,

Systèmes UL1741

Couleur:
gris
Température de stockage:
-20 à 70 °C
Les dimensions:
Personnalisable
Application du projet:
Épreuves de l'onduleur
Température de fonctionnement:
20 à 50 °C
Méthode de refroidissement:
refroidissement par air forcé
Puissance nominale:
Jusqu'à 500 kW
Précision de mesure:
00,1%
Type de produit:
Système d'essai
Le poids:
Cela dépend de la configuration.
Interface de communication:
Éthernet, USB, RS232
Interface de contrôle:
Écran tactile, logiciels pour PC
Couleur:
gris
Température de stockage:
-20 à 70 °C
Les dimensions:
Personnalisable
Application du projet:
Épreuves de l'onduleur
Température de fonctionnement:
20 à 50 °C
Méthode de refroidissement:
refroidissement par air forcé
Puissance nominale:
Jusqu'à 500 kW
Précision de mesure:
00,1%
Type de produit:
Système d'essai
Le poids:
Cela dépend de la configuration.
Interface de communication:
Éthernet, USB, RS232
Interface de contrôle:
Écran tactile, logiciels pour PC
Description du produit

Topfer3100 Système de test des onduleurs photovoltaïques / Sécuritaire, efficace et hautement stable



Introduction:

Le système d'essai des onduleurs photovoltaïques Topfer 3100 est spécialement conçu pour tester les caractéristiques électriques de divers onduleurs photovoltaïques et de nouveaux produits énergétiques,ainsi que des essais de protection contre l'isolationIl s'agit d'un outil de test essentiel pour les ateliers de production, les laboratoires, l'installation et la mise en service, ainsi que pour la recherche et le développement.Le système d'essai des onduleurs photovoltaïques 3100 comporte des projets d'essai standard spécialement développés et optimisés pour les onduleurs photovoltaïques, répondant aux exigences préliminaires d'essai électrique de l'IEEE1547, 1547.1, UL1741 et la norme nationale chinoise GB/T19939.



Caractéristiques:

  1. Une plateforme matérielle ouverte qui permet l'ajout de divers dispositifs de test en fonction des exigences réelles de test.
  2. Soutenir des essais complets de nouvelles technologies d'énergie électrique telles que l'effet d'îlotement, les onduleurs photovoltaïques et les sources d'alimentation de communication.
  3. Prend en charge la composition du système des réseaux locaux et la planification et le contrôle à distance des réseaux.
  4. Répond aux prescriptions pertinentes de la norme IEC 62116 "Méthodes d'essai pour la prévention de l'isolement des onduleurs photovoltaïques utilisés dans les systèmes d'interface de service public".
  5. Une plateforme logicielle ouverte qui peut être étendue avec divers nouveaux projets et fonctions de test en fonction des exigences de test des clients.

Système d'essai d'inverseur photovoltaïque Topfer3100 Objets d'essai

Objets d'essai Objets d'essai
1.Calibration du capteur de courant de fuite 2Étalonnage de la tension PV/BUS
3.Calibration de la tension principale (UW, UO, WO) 4.Calibration de la tension de l'onduleur
5Étalonnage du courant PV / étalonnage du courant de l'onduleur 6Efficacité, facteur de puissance, tests harmoniques
7.Epreuve de sous-tension en courant continu 8Essai de surtension en courant continu
9.Epreuve de sur/sous tension CA 10.surfréquence CA
11.sous-fréquence CA 12.Protection des îles
13.FRT (baisse instantanée de tension) 14.FRT (arrêt de courant momentané)
15.FRT (variation de la fréquence du cycle) 16Fonction de blocage de la récupération d'alimentation
17.Calibration du courant de fonctionnement indépendant 18.Essai de tension/fréquence de fonctionnement autonome
19.Protection des îles 20.FRT (baisse instantanée de tension)
21.FRT (arrêt de courant momentané) 22.FRT (variation de la fréquence du cycle)
23Fonction de blocage de la récupération d'alimentation 24.Calibration du courant de fonctionnement indépendant
25.Essai de tension/fréquence de fonctionnement autonome 26.Essai de protection de la connexion au réseau de récupération
27.Essai d'allumage/désactivation automatique 28. Mesure du THD
29.Résistance à l'isolation 30.Epreuve des caractéristiques d'entrée
31- Essai de stabilité 32.Essai de fonction spéciale (personnalisable)

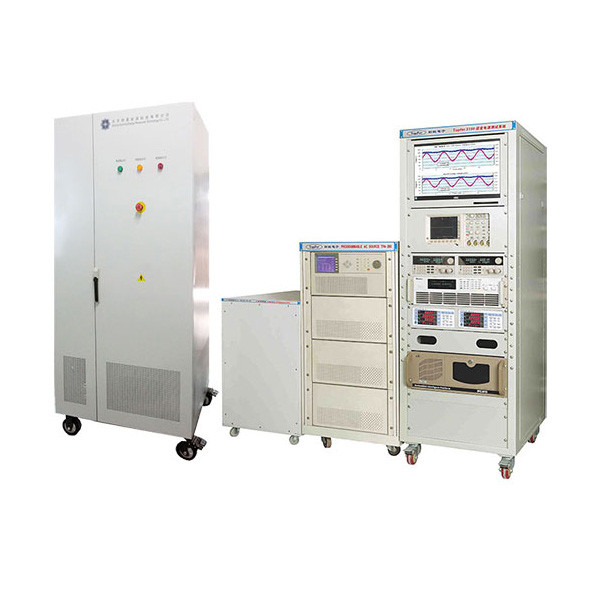

Systèmes d'équipement d'essai ATE pour onduleur photovoltaïque Norme UL1741 0
