Fixtures de test automatisées de rotation de plaque porteuse pour les circuits imprimés OEM

Étalon d'essai de rotation de la plaque porteuse

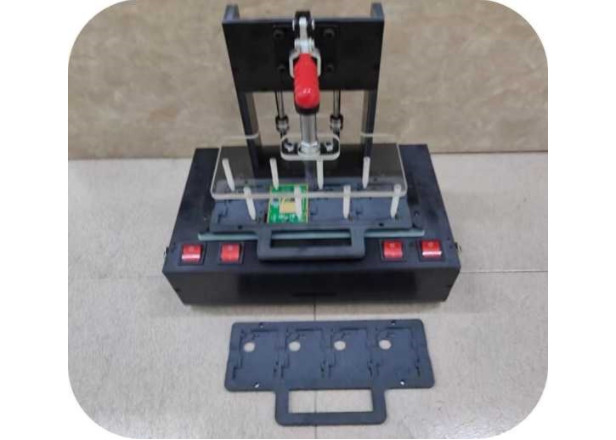

Au cours de l'essai, une autre plaque de support peut être placée avec les pièces à tester (tableau, 1 traction 4).retirer la plaque de support du banc d'essai et y placer les pièces nouvellement disposéesAvec la plaque de support détachée du banc d'essai, le chargement et le déchargement des pièces sont extrêmement pratiques, sans contraintes d'autres mécanismes sur le banc d'essai.

Un banc d'essai de rotation de plaque porteuse est un équipement spécialisé utilisé pour tester et calibrer les performances des plaques porteuses dans diverses industries,le plus souvent dans l' aérospatiale et la défenseLes plaques porteuses sont généralement utilisées pour monter et stabiliser des composants électroniques, des capteurs ou d'autres systèmes critiques dans un environnement hostile.

Principales caractéristiques:

1. Mécanisme de rotation: Le support permet une rotation précise de la plaque de support pour simuler différentes orientations et scénarios opérationnels.
2. Stabilité: Assure que la plaque de support reste stable pendant l'essai, fournissant des mesures précises.
3. Système de contrôle: Inclut souvent un système contrôlé par ordinateur pour régler des paramètres tels que la vitesse de rotation, l'angle et la durée.
4. L'acquisition de données: équipé de capteurs et de capacités d'enregistrement des données pour enregistrer les paramètres de performance de la plaque porteuse en cours d'essai.
5. Simulation environnementale: Certains stands peuvent comporter des chambres d'environnement pour simuler la température, l'humidité et d'autres conditions.
6. Caractéristiques de sécurité: Comprend des boutons d'arrêt d'urgence, des verrous de sécurité et d'autres mesures pour assurer un fonctionnement sûr.

Applications à réaliser:

• Aérospatiale: Test des systèmes d'avionique, des composants radar et d'autres équipements sensibles.
• Défense: Étalonnage des dispositifs de communication militaires, des systèmes de ciblage et d'autres équipements critiques.
• Automobiles: Test des capteurs automobiles et des unités de commande électronique (ECU).
• Produits industriels: Vérification des systèmes d'automatisation et de contrôle industriels.

Composants:

1. Cadre de base: Fournit une base solide pour le stand.
2. Assemblée tournante: comprend le mécanisme de rotation de la plaque de support.
3. Serrage de plaque de support: maintient la plaque de support en place pendant l'essai.
4. Système d'entraînement: moteur électrique ou moteur pas à pas pour contrôler la rotation.
5. Panneau de commande: Interface utilisateur pour la configuration et le contrôle des paramètres d'essai.
6. Capteurs: Pour mesurer des paramètres comme les vibrations, l'inclinaison et la précision de rotation.
7. Logiciel: Pour l'analyse des données, le suivi en temps réel et la production de rapports.

Les avantages:

• Précision: permet un étalonnage et un essai très précis des plaques porteuses.
• Reproducibilité: Assure des résultats cohérents sur plusieurs tests.
• Efficacité: Automatise le processus de test, réduisant l'erreur humaine et augmentant le débit.
• La polyvalence: Peut être personnalisé pour s'adapter à une large gamme de tailles et de types de plaques porteuses.

Considérations à prendre:

• Capacité de charge: doit supporter le poids et la taille de la plaque de support en cours d'essai.
• Personnalisation: Il peut être nécessaire de les adapter aux exigences spécifiques de la plaque de support ou du scénario d'essai.
• Maintenance: L'entretien et l'étalonnage réguliers sont essentiels pour assurer une précision et une fiabilité constantes.

En résumé, un banc d'essai de rotation de plaque porteuse est un outil essentiel pour assurer la fiabilité et les performances des plaques porteuses utilisées dans des applications critiques.Sa capacité à contrôler et à mesurer avec précision les paramètres de rotation le rend indispensable dans les domaines où la précision et la fiabilité sont primordiales.
