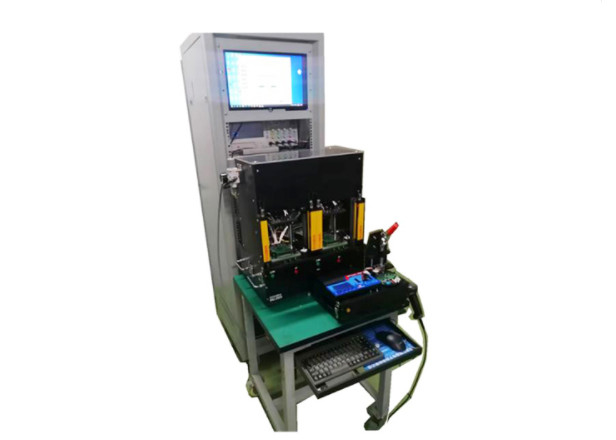

Équipement d'essai électrique FCT pour carte de commande de moteur automobile

Équipement d'essai FCT pour carte de commande de moteur automobile

L'essai électrique d'un contrôleur de véhicule électrique est un processus complexe mais crucial visant à assurer sa fonctionnalité et sa fiabilité.

Inspection visuelle:

• Avant de commencer les essais électriques, effectuer une inspection visuelle pour s'assurer que le contrôleur ne présente aucun dommage ou défaut physique apparent.

Test de connexion:

• Utiliser un multimètre ou un équipement de test spécialisé pour vérifier toutes les connexions électriques du contrôleur, y compris les lignes d'alimentation, les lignes de terre, les lignes de signal, etc.,pour s'assurer qu'ils sont sûrs et exempts de courts-circuits ou de circuits ouverts.

Test de puissance:

• Appuyez sur le contrôleur et utilisez un voltmètre ou un oscilloscope pour vérifier si la tension d'alimentation est stable et satisfait aux spécifications.
• Observer le comportement du contrôleur pendant les processus d'allumage et d'arrêt pour s'assurer qu'il n'y a pas de phénomènes anormaux.

Test fonctionnel:

• Selon les spécifications techniques et les exigences fonctionnelles du contrôleur, écrire des programmes de test ou utiliser un logiciel de test automatisé pour simuler diverses conditions de travail et scénarios.
• Vérifiez les performances du contrôleur sous différentes charges, vitesses, températures et autres conditions.
• Vérifiez que toutes les fonctions du contrôleur sont normales, telles que l'accélération, la décélération, le freinage, la direction, etc.

Test du signal:

• Utiliser des équipements tels que des oscilloscopes ou des analyseurs logiques pour vérifier si les formes d'onde du signal et la sortie de synchronisation du contrôleur répondent aux exigences.
• Veiller à ce que le contrôleur puisse recevoir et traiter correctement les signaux des capteurs, des actionneurs et d'autres dispositifs externes.

Diagnostic et enregistrement des défauts:

• Si le contrôleur rencontre des défauts ou des anomalies pendant les essais, utilisez des outils ou un logiciel de diagnostic des défauts pour localiser la cause du problème.
• Enregistrer tous les résultats des essais et les informations sur les défauts pour une analyse et une amélioration ultérieures.

Test d'adaptabilité à l'environnement:

• Effectuer des essais d'adaptabilité environnementale sur le contrôleur, y compris à haute température, basse température, humidité, vibrations, etc., afin de s'assurer qu'il fonctionne de manière stable dans différents environnements.

Test de sécurité:

• Vérifiez si les fonctions de protection du contrôleur telles que le sur courant, la surtension, la sous tension, etc., fonctionnent normalement.
• Veiller à ce que le contrôleur puisse s'éteindre en toute sécurité ou prendre d'autres mesures de protection en cas de situation anormale.

En résumé, l'essai électrique d'un contrôleur de véhicule électrique doit prendre en compte plusieurs aspects, notamment les connexions, l'alimentation, la fonctionnalité, les signaux, le diagnostic des défauts,Adaptabilité à l'environnementPar des essais complets, la qualité et la fiabilité du contrôleur peuvent être assurées, améliorant ainsi les performances et la sécurité globales du véhicule électrique.
