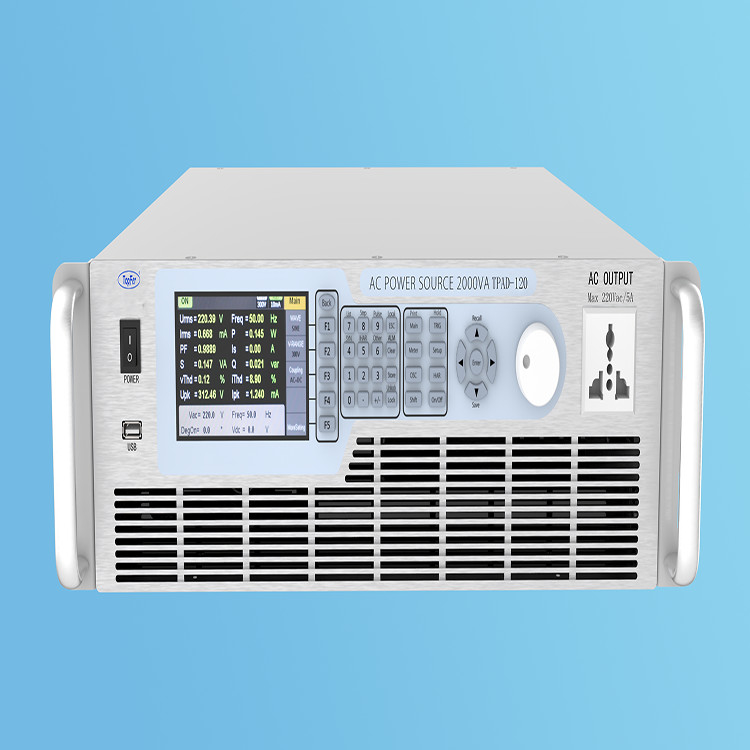

2KVA 4KVA 6KVA Énergie de source CA programmable Norme CEI

1/2/4/6/KVA L'alimentation CA programmable peut obtenir une sortie CA et CC

Principales caractéristiques

1. Utilise une technologie de modulation de la largeur de pulsation sinusoïdale (SPWM) avancée, offrant une conception légère et compacte.
2. Prend en charge les modes de sortie AC, DC et AC+DC.
3. Capables de contrôler les angles de phase de démarrage/arrêt de la forme d'onde de sortie, ainsi que de régler le taux de changement de tension et de fréquence.
4. Incorpore une riche bibliothèque de formes d'onde, y compris Stair, CSIN (Clipped Sine), CF (Crest Factor), SURGE, Dimmer et d'autres formes d'onde spéciales, ainsi que 30 formes d'onde déformées conformes à la norme IEC,plus 4 formes d'onde définies par l'utilisateur.
5. Le module de mesure de puissance intégré utilise un ADC de 16 bits de haute précision avec un débit d'échantillonnage allant jusqu'à 200 KHz, captant avec précision la tension de pointe et les formes d'onde du courant.
6. Prend en charge 6 gammes de mesure de courant et une gamme automatique, avec une précision de mesure de courant et de tension allant jusqu'à 0,2%, adaptée aux essais de consommation d'énergie en veille du produit.
7. Prend en charge les fonctions d'oscilloscope, avec plusieurs modes de déclenchement, et peut télécharger des formes d'onde capturées sur un ordinateur via USB ou Ethernet.
8. Peut mesurer Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (courant de surtension) et 20 autres ensembles de données, avec des capacités d'analyse harmonique.
9. Offre des modes de sortie avancés de forme d'onde tels que LIST, STEP, PULSE, synthèse de forme d'onde et sortie interharmonique.
10. Peut importer les spécifications et enregistrer les données via l'interface USB du panneau avant.

L' avantage:

• Sortie d'onde sinusoïdale à faible distorsion: fournit une sortie d'onde sinusoïdale de haute qualité, garantissant la pureté du signal de puissance.
• Sortie de forme d'onde arbitraire: Prend en charge diverses sorties de forme d'onde, y compris les ondes d'étape, les ondes sinusoïdales coupées, les ondes de facteur de pic, les ondes de surtension et les ondes de diminution, entre autres formes d'onde spéciales.
• Sortie haute fréquence: offre une fréquence de sortie allant jusqu'à 1 KHz, répondant aux exigences des tests haute fréquence.
• Mesure de puissance de haute précision: disposant d'un ADC intégré de 16 bits à haute résolution avec un débit d'échantillonnage allant jusqu'à 200 KHz, capable de capturer avec précision les formes d'onde de pointe de tension et de courant,avec une précision de mesure du courant et de la tension allant jusqu'à 0.2 pour cent.
• Rich Waveform Library: comprend 30 formes d'onde de distorsion conformes à la norme IEC et 4 formes d'onde personnalisables par l'utilisateur.
• Fonction d'oscilloscope: Prend en charge plusieurs modes de déclenchement et peut télécharger des formes d'onde capturées sur un ordinateur via USB ou Ethernet.
• Modes de sortie de forme d'onde avancée: présente des modes de sortie de forme d'onde avancée tels que LIST, STEP, PULSE, synthèse de forme d'onde et sortie interharmonique.
• Modes de sortie multiples: Prend en charge les modes de sortie AC (courant alternatif), DC (courant continu) et AC+DC (courant continu alternatif).
• Fonctions de contrôle: permet de contrôler les angles de phase de démarrage/arrêt de la forme d'onde de sortie, ainsi que les taux de variation de tension et de fréquence.
• Mesure de courant à plusieurs gammes: prend en charge 6 gammes de mesure de courant et un réglage automatique de gamme.
• Mesure des données: Capable de mesurer 20 ensembles de données, y compris Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (courant de surtension), et doté de capacités d'analyse harmonique.
• Interfaces de communication: Prend en charge les interfaces RS232, RS485, USB, Ethernet, GPIB pour la communication sur PC et la télécommande.

Ces caractéristiques font de la série TPAD-100/300 une alimentation CA programmable puissante et flexible, adaptée à diverses applications de test et d'analyse complexes.

Les spécifications de la série TPAD-100:
