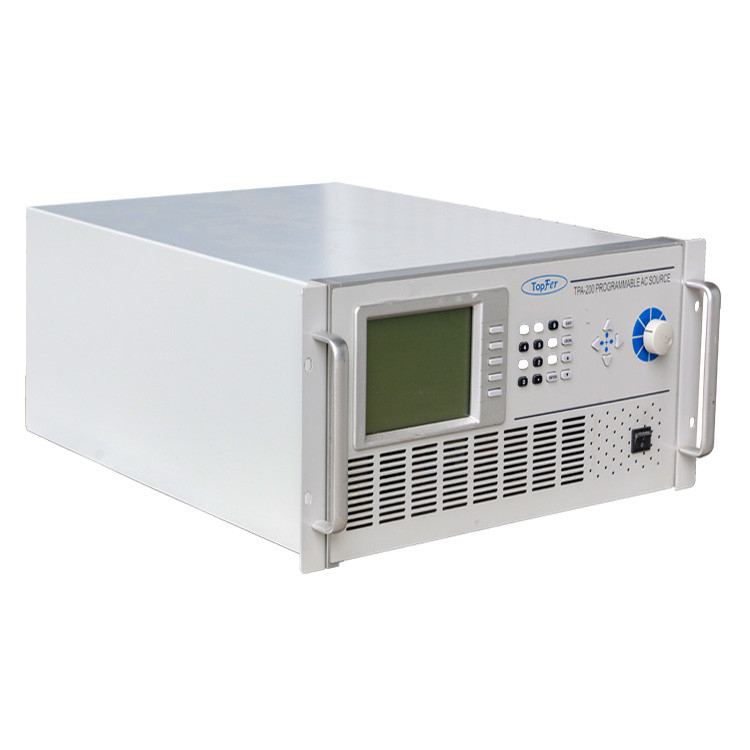

DDS réglable Source d'alimentation CA variable Programmable 3KVA

Détails du produit

Lieu d'origine: Chine

Nom de marque: Topfer

Numéro de modèle: Le TPA-200

Conditions de paiement et d'expédition

Quantité de commande min: Un ensemble

Prix: to be discussed

Détails d'emballage: Caisse en bois

Délai de livraison: 1 à 2 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 10 ensembles /30 jours

Obtenez le meilleur prix
Détails du produit
Mettre en évidence:

Source d'alimentation en courant alternatif variable de 3 KVA

,

Source d'alimentation en courant alternatif variable DDS

,

L'alimentation en courant alternatif réglable DDS

Résolution:
0.1V
Régulation de ligne:
00,1%
Précision:
00,2% + 0,2% du F.S.
Le pouvoir:
3/6/9KVA
Coefficient de température:
00,02% par °C
Plage de fréquences:
47 ∼ 63 Hz
Résolution:
0.1V
Régulation de ligne:
00,1%
Précision:
00,2% + 0,2% du F.S.
Le pouvoir:
3/6/9KVA
Coefficient de température:
00,02% par °C
Plage de fréquences:
47 ∼ 63 Hz
Description du produit

Les alimentations en courant alternatif programmables peuvent simuler facilement divers états d'alimentation, la distorsion et mesurer et analyser les caractéristiques électriques.



Les sources d'alimentation CA programmables de la série TPA-200 permettent aux ingénieurs en électronique de puissance de simuler diverses conditions d'alimentation CA, distorsions de la forme d'onde de puissance,et effectuer des mesures et des analyses des caractéristiques électriquesCe produit offre des solutions de test précises et efficaces pour simuler une variété de phénomènes de puissance normaux ou anormaux tout en les mesurant et en les analysant.Il sert d'appareil intégré de test et d'analyse de puissance, entièrement adaptable à l'analyse des caractéristiques de la R & D, aux essais de production, à l'inspection de l'assurance qualité ou à l'intégration dans des systèmes automatisés.



Cette série offre une programmation de tension de 0 à 300 V et une fréquence de 15 à 2000 Hz, ce qui la rend largement applicable.Il peut également être utilisé pour l'aviation.Ses caractéristiques de sortie basse fréquence conviennent aux essais de moteurs ou de compresseurs de climatisation nécessitant un démarrage à basse fréquence.La sortie est une forme d'onde sinusoïdale exceptionnellement pure, en gardant généralement un taux de distorsion inférieur à 0,5%.



Équipée d'un générateur de forme d'onde en synthèse numérique directe (DDS) intégré, cette série offre des capacités de simulation de forme d'onde très flexibles.Il peut régler certaines formes d'ondes déformées pour tester le DUT, comme le réglage des ondes sinusoïdales coupées avec des taux de distorsion allant de 0% à 43% ou des amplitudes de 0% à 100%.Les ingénieurs peuvent régler directement la forme d'onde de puissance requise via des boutons de panneau en temps réel et utiliser le grand écran LCD pour l'aperçu de la forme d'onde ou la surveillance de la forme d'onde actuelle post-sortieIl peut simuler des formes d'onde comme les ondes sinusoïdales, les ondes carrées et les ondes sinusoïdales coupées, ainsi que simuler les interruptions de courant, les surtensions, les angles de phase, l'augmentation et la baisse progressive de la tension et de la fréquence, etc.En plus, cette série comprend une base de données de 30 ensembles de formes d'ondes harmoniques, fournissant aux ingénieurs des tests d'immunité pour les produits électroniques de puissance dans des environnements d'alimentation harmonique.



Cette série comporte des fonctions de mesure de haute précision pour la tension, le courant, le courant de pointe, la puissance, la fréquence, le facteur de crête, le facteur de puissance, le courant de surtension, la puissance apparente (VA), la puissance réactive (VAR),et ainsi de suite., permettant aux ingénieurs de concevoir, de tester et d'analyser sans dépendre d'autres équipements d'essai, complétant facilement toute tâche de test difficile.Il peut également être associé aux analyseurs de puissance de la série TPM-300 pour tester les limites de courant harmonique IEC 61000-3-2 et le clignotant IEC 61000-3-3..



La série TPA-200 fournit une interface de panneau avant facile à utiliser et un contrôle du signal analogique, ainsi que des interfaces optionnelles telles que GPIB et RS-232,ce qui facilite l'intégration dans divers dispositifs d'essai automatiqueLe produit lui-même dispose de circuits de programmation et de protection pour l'auto-diagnostic contre le surcourant, la surpuissance et la surtempérature, assurant une fonctionnalité stable même dans des environnements de fonctionnement défavorables.Avec les exigences mondiales strictes pour les produits électroniques de puissance pour s'adapter à des environnements de plus en plus pauvres, le lancement des sources d'alimentation CA de la série TPA-200 fournit sans aucun doute l'assistance la plus efficace aux ingénieurs de conception, de production et d'essai, ainsi que la meilleure garantie de la qualité du produit.



Les spécifications de l'alimentation en courant alternatif programmable de la série TPA-200:



(Modèle) Le TPA-230 Le TPA-260 Le TPA-290
(phase de sortie) 1 1 ((Série/parallèle) 1 ou 3 optionnels
(Classifications de sortie)
(puissance) Pour les appareils électroniques 6 000 V Pour les appareils électroniques
9 000 VA
(tension)
(Gamme/phase) Pour les véhicules à moteur électrique Les réglages de tension sont les suivants:
Pour les appareils à commande numérique:
150 V ou 300 V
(Précision) 00,2% + 0,2% du F.S. 00,2% + 0,2% du F.S. 00,2% + 0,2% du F.S.
(Le Parlement adopte la résolution) 0.1V 0.1V 0.1V
(Torsion*1) 1% ((15 ¢ 45 Hz)
00,5% ((> 45 ∼ 500 Hz)
1% ((> 500 ¢ 1 kHz)
2% ((> 1k ¢ 2kHz)
1% ((15 ¢ 1 kHz) 1% ((15 ¢ 1 kHz)
(Règlement de ligne) 00,1% 00,1% 00,1%
(Règlement de charge*2) 00,1% 00,2% (série),00,8% (parallèlement) 00,2%
(coefficient temporaire) 00,02% par °C 00,02% par °C 00,02% par °C
(Max.courant/phase)
(Rms) Le système de freinage doit être équipé d'un dispositif de freinage de type S. Le système de freinage doit être équipé d'un dispositif de freinage de la puissance de l'appareil. Le système de freinage doit être équipé d'un dispositif de freinage de type S.
90A/45A
(Pic) Pour les appareils à commande numérique, la fréquence de commande est la fréquence de commande numérique.
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à 75 A/38 A (< 100 ̊1 kHz)
Les fréquences de fréquence de l'appareil doivent être supérieures à 60 A/30 A (< 1 k ̇ 2 kHz).
180/90/45A ((45 ∼100 Hz)
Les fréquences de fréquence de l'appareil sont calculées à partir des fréquences de fréquence de l'appareil.
90A/45A ((45 ∼100 Hz)
La fréquence d'écoulement de l'appareil doit être supérieure ou égale à 75 A/38 A (< 100 ̊1 kHz)
(Fréquence)
(Période) 15 ¢ 2 kHz 45 ‰ 1 kHz 45 ‰ 1 kHz
(Précision) 00,15% 00,15% 00,15%
(Le Parlement adopte la résolution) 0.01 Hz ((15 ¢ 99.9 Hz)
0.1 Hz ((100 999,9 Hz)
0.2 Hz ((1k ∼2 kHz)
0.01 Hz ((45 ¢ 99.9 Hz)
0.1 Hz ((100 999,9 Hz)
0.01 Hz ((45 ¢ 99.9 Hz)
0.1 Hz ((100 999,9 Hz)
(Classifications des entrées)
(Gamme de tension) 190­250v, 1Ø 190­250v, 3Ø 190­250v, 3Ø
(Gamme de fréquences) 47 ∼ 63 Hz 47 ∼ 63 Hz 47 ∼ 63 Hz
(actuel) 23A au maximum 23A max./phase 23A max./phase
(facteur de puissance) 0,98 (à pleine charge) 0,98 (à pleine charge) 0,98 (à pleine charge)
(mesure)
(tension/phase)
(Période) 0 ̊150V/0 ̊300V 0 ̊150V/0 ̊300V 0 ̊150V/0 ̊300V
(Précision)) 00,25% + 0,1% F.S. 00,25% + 0,1% F.S. 00,25% + 0,1% F.S.
(Le Parlement adopte la résolution) 0.1V 0.1V 0.1V
(Current/Phase)
(Période de pointe) 0 ¢ 140A 0­280A 0 ¢ 140A
(Précision)) 00,4% + 0,1% F.S. 00,4% + 0,1% F.S. 00,4% + 0,1% F.S.
(Précision maximale) 00,4% + 0,2% F.S. 00,4% + 0,2% F.S. 00,4% + 0,2% F.S.
(Le Parlement adopte la résolution) 0.01A 0.01A 0.01A
(Pouvoir/phase)
(Précision) 1% F.S. ((CF<6) 1% F.S. ((CF<6) 1% F.S. ((CF<6)
(Le Parlement adopte la résolution) 0.01W 0.01W 0.01W
(Fréquence)
(Période) 15 ̊2KHz 45 ‰ 1 kHz 45 ‰ 1 kHz
(Précision) 0.01% + 2 compte 0.01% + 2 compte 0.01% + 2 compte
(Le Parlement adopte la résolution) 00,01 Hz 00,01 Hz 00,01 Hz
(Autres)
(Efficacité) Rating de 80% Rating de 80% Rating de 80%
(Protection)
(Température)
Je vous en prie. 0 ̊40°C 0 ̊40°C 0 ̊40°C
Je suis désolé. -40 ̊+85°C -40 ̊+85°C -40 ̊+85°C
(Sécurité et CEM)
(Dimension
(H x O x D))
221.5 × 425 × 567 mm 445 × 425 × 567 mm 668 × 425 × 567 mm
(Poids) 26.4 kg/58,15 livres 53.8kg/118.50 livres 81.2kg/178.86 livres
